viDoc® Modell 24

Name: viDoc® Modell 24
Brand: Geodrones-Shop
Price: 6771.1 EUR
Availability: InStock

Produktvarianten

Multi Mesurment Tool inkl. Performance-Antenne (NEU)

viDoc® unterstützte Smartphone Modelle:

iPhone Pro oder iPad Pro empfohlen.

iOS: Informieren Sie sich bei Ihrem App Anbieter, welche iPhones wie unterstützt werden und ob eine Kompatibilität zum viDoc^®möglich ist.

Android: Informieren Sie sich bei Ihrem App Anbieter, welche Android Geräte wie unterstützt werden und ob eine Kompatibilität zum viDoc^®möglich ist.

Unity: Informieren Sie sich bei Ihrem App Anbieter, welche Unity Geräte wie unterstützt werden und ob eine Kompatibilität zum viDoc^®möglich ist.

Hinweis: Nicht jede App (iOS / Android / Unity) wird unterstützt.

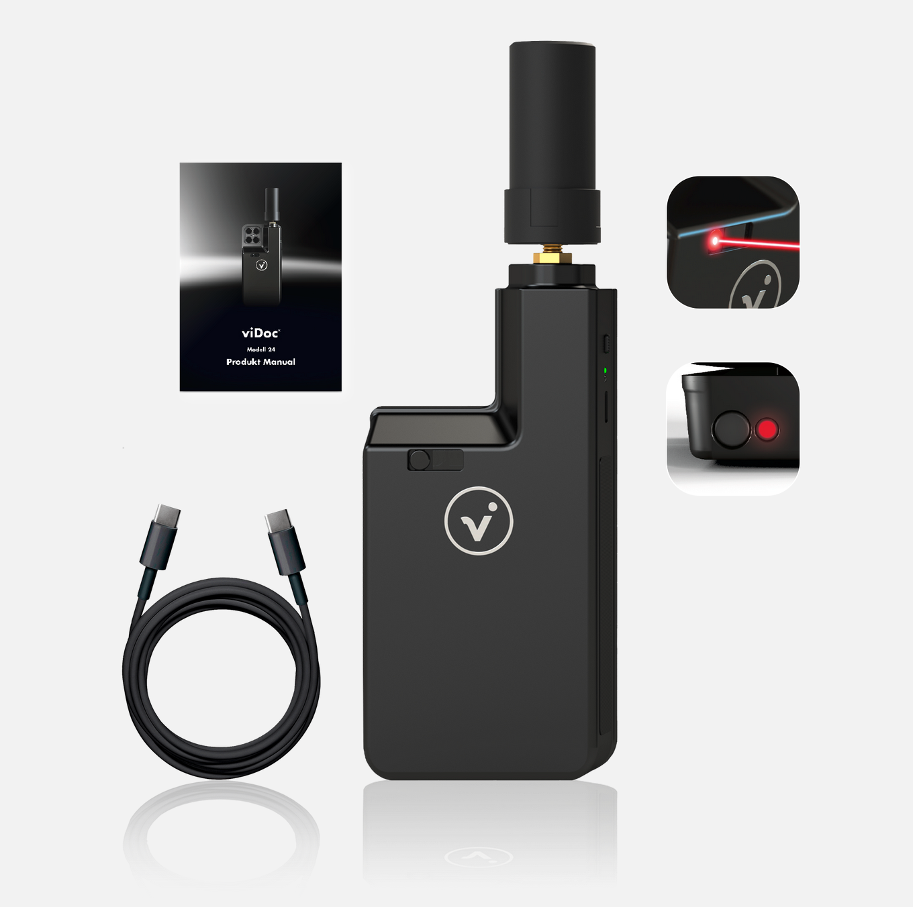

Lieferumfang

> GNSS-Antenne (Standard oder Performance)
> Front- & Bodenlaser
> Ladekabel
> Bedienungsanleitung

Abmessungen	153 x 73 x 23 mm
Gewicht	285 g
Temperaturbereich	–5 bis +35°C
Luftfeuchtigkeit	5 bis 95% (nicht kondensierend)

GNSS-Antenne Standard

Abmessungen	55,6 mm x 27,5 mm
Gewicht	< 19 g
Wasserdichtigkeit	IP67
Betriebstemperatur	–40 bis +75 °C
Lagerungstemperatur	–50 bis +80 °C
Luftfeuchtigkeit	Bis 95%
Polarisation	RHCP
Satellitensignale	GPS: L1/L2 BeiDou: B1/B2/B3 Galileo: El/E5b GLONASS: G1/G2
Abdeckung	360°
Versorgungsspannung	3 bis16 VDC
Verbrauch	< 35 mA
LNA Gain	36 ± 2 dB
Rauschzahl	< 2 dB
V.S.W.R.	< 2,0

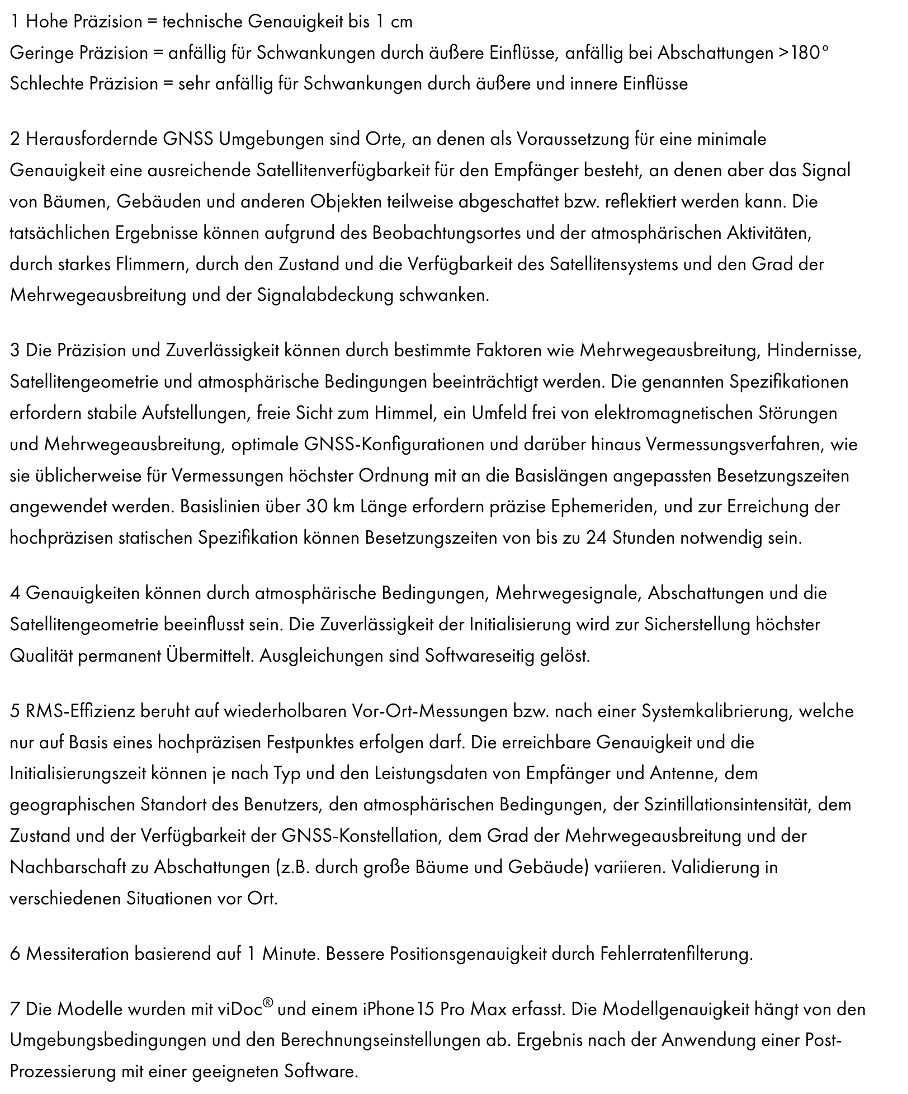

Winkelmessung¹	0° = hohe Präzision 45° = geringe Präzision 90° = schlechte Präzision

GNSS-Antenne Performance

Abmessungen	55,6 mm x 27,5 mm
Gewicht	< 19 g
Wasserdichtigkeit	IP67
Betriebstemperatur	–40 bis +75 °C
Lagerungstemperatur	–50 bis +80 °C
Luftfeuchtigkeit	Bis 95%
Polarisation	RHCP
Satellitensignale	GPS: L1/L2 BeiDou: B1/B2/B3 Galileo: El/E5b GLONASS: G1/G2
Abdeckung	360°
Versorgungsspannung	3 bis16 VDC
Verbrauch	< 35 mA
LNA Gain	40 ± 2 dB
Rauschzahl	< 2 dB
V.S.W.R.	< 2,0
Winkelmessung¹	0° = hohe Präzision 45° = hohe Präzision 90° = hohe Präzision

Laser

Messgenauigkeit	± 3 mm (abhängig von Lichtverhältnissen, Materialien und Auftreffwinkel)
Winkelgenauigkeit absolut	± 0,05°
Messbereich	Bodenlaser: 0,5 bis 30 m Frontlaser: 0,5 bis 15 m
Präzise Winkelmessung / Schrägmessfunktion	Bodenlaser (2 m): 20° = ± 2 cm // 30° = ± 3 cm // 45° = ± 5 cm Frontlaser (5 m): 0–90° < 20 cm
Laserklasse	2
Lasertype	635 nm, < 1 mW
Messzeiten	0,1 bis 4 sec.
Versorgungsspannung	2,5 bis 3,3 V
Betriebstemperatur	0 bis 40 °C

Leistungsspezifikationen

Konstellationsunabhängiges, flexibles Signaltracking, verbesserte Positionierung unter herausfordernden Umgebungsbedingungen² mit Multi-Satelliten-Verwendung.Reduzierte Ausfallzeiten bei Funksignalverlust (bis zu 5sec).

Folgende Satellitensignale werden simultan verwendet:

GPS: L1C/A (1575.42 MHz); L2C (1227.60 MHz)

BeiDou: B1I (1561.098 MHz); B2I (1207.140 MHz)

Galileo: E1-B/C (1575.42 MHz); E5b (1207.140 MHz)

GLONASS:

L1OF (1602 MHz + k*562.5 kHz, k = –7,…, 5, 6)

L2OF (1246 MHz + k*437.5 kHz, k = –7,…, 5, 6)

QZSS

Positionierungsleistungen³

Gerätetyp	Hochpräziser Multi-Band GNSS-Empfänger
Genauigkeit der Impulssignale	RMS 30ns 99 % 60ns
Frequenzen der Impulssignale	0,25Hz bis10MHz
Konvergenzzeit	RTK < 10 sec
Statische Vermessung RTK-Positionsgenauigkeit	Horizontal: 1cm + 1ppm Vertikal: 1cm + 1ppm
RTK-Hochlaufzeit⁴	Kaltstart (sec) bis 90 sec Bei Betriebstemperatur bis 8 sec
RMS^5,6 Messgenauigkeit (nach Systemkalibrierung, gemessen mit Performance-Antenne)	Horizontal: 5 mm bei 15 min Vertikal: 8 mm bei 15 min Horizontal: 10 mm bei 30 min Vertikal: 15 mm bei 30 min
Geschwindigkeitsgenauigkeit	0,05 m/s
Systemgrenzen	Höhe: 5.000 m Beschleunigung: < 4 g Geschwindigkeit: 500 m/s

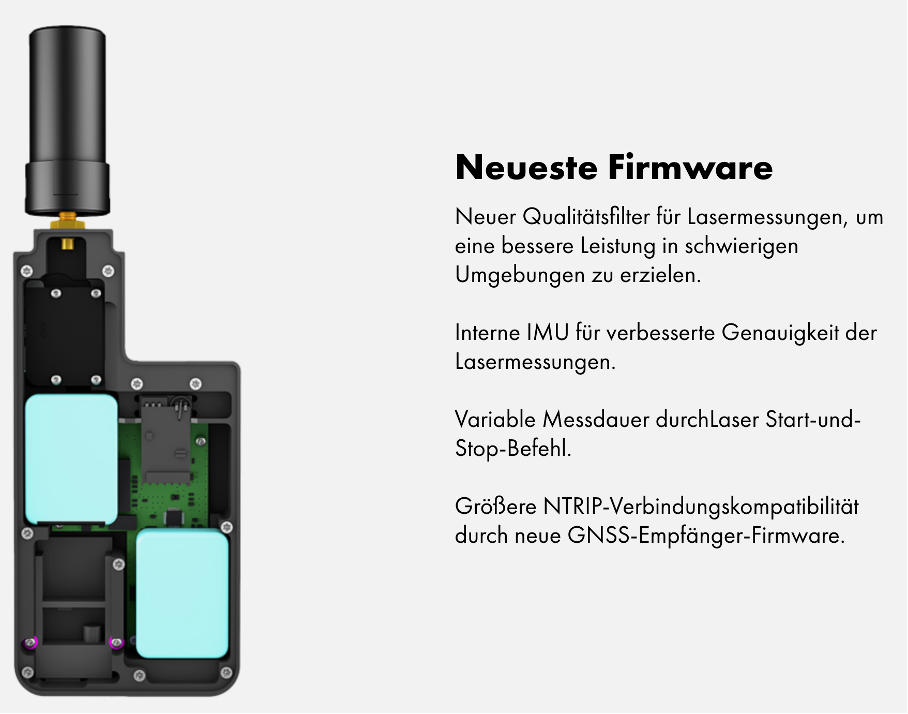

IMU	6-Achs-Sensor 16-Bit digitaler, triaxialer Beschleunigungsmesser 16-Bit digitales dreiachsiges Gyroskop und Erdmagnetfeld Winkelgenauigkeit: < 0,3° Abtastrate: < 100 Hz Temperaturmessung: permanent Beschleunigungsrater: < 4 g Empfindlichkeit Temperaturabweichung: ± 0,03 % / K Gyroskop Betriebsrate: < 250°/s

Stromversorgung

Betriebszeiten in Dauerbetrieb
Empfangen und senden	max. 6 Std.
Mit aktivem Lasermodul	max. 5 Std.
Unter Realbedingungen	max. 6 Std.
Akku	LiPo, 2 x 1.200 mAh, 7,4 Wh, 3,7 V
