Geodrones-Shop

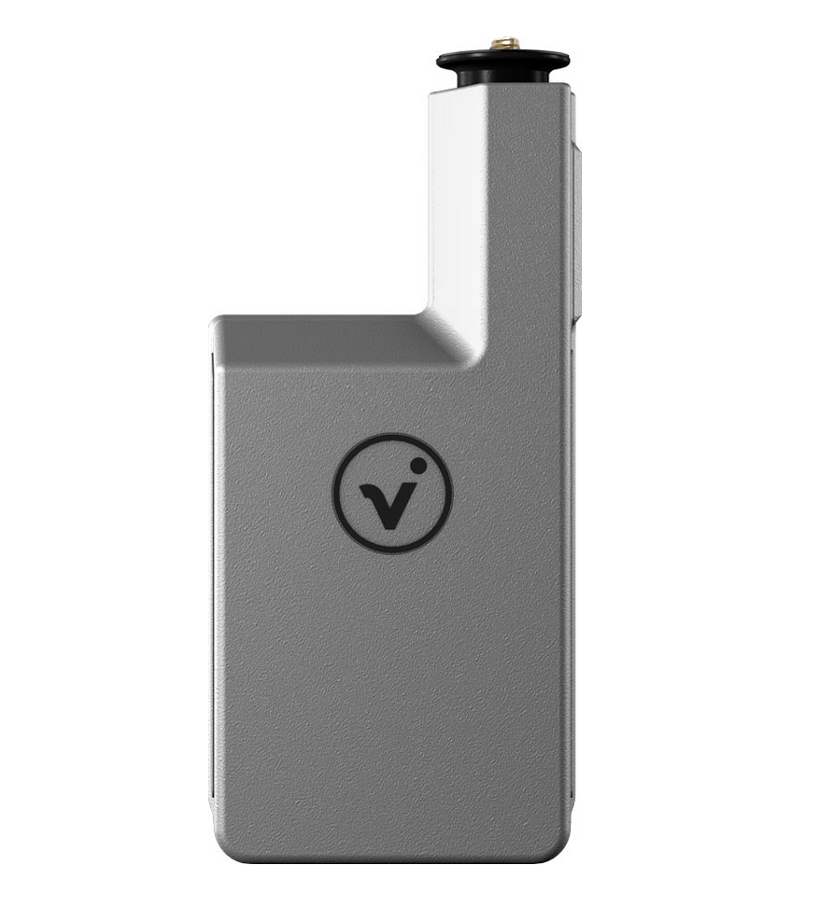

viDoc®light

viDoc®light

3D-Scanner & AR-Funktionen

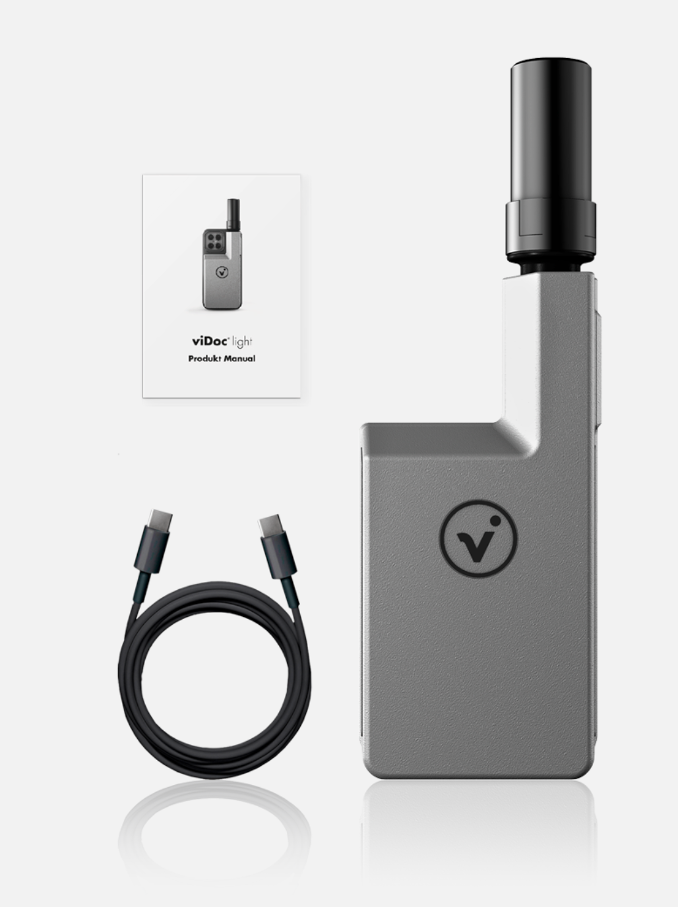

Lieferumfang

> GNSS-Antenne (Standard oder Performance)
> Ladekabel
> Bedienungsanleitung



Abmessungen 161 x 75 x 23 mm
Gewicht 314 g
Temperaturbereich –5 bis +35°C
Luftfeuchtigkeit 5 bis 95% (nicht kondensierend)

viDoc® unterstützte Smartphone Modelle

iPhone Pro oder iPad Pro empfohlen.

iOS: Informieren Sie sich bei Ihrem App Anbieter, welche iPhones wie unterstützt werden und ob eine Kompatibilität zum viDoc® möglich ist.

Android: Informieren Sie sich bei Ihrem App Anbieter, welche Android Geräte wie unterstützt werden und ob eine Kompatibilität zum viDoc® möglich ist.

Unity: Informieren Sie sich bei Ihrem App Anbieter, welche Unity Geräte wie unterstützt werden und ob eine Kompatibilität zum viDoc® möglich ist.

Hinweis: Nicht jede App (iOS / Android / Unity) wird unterstützt.

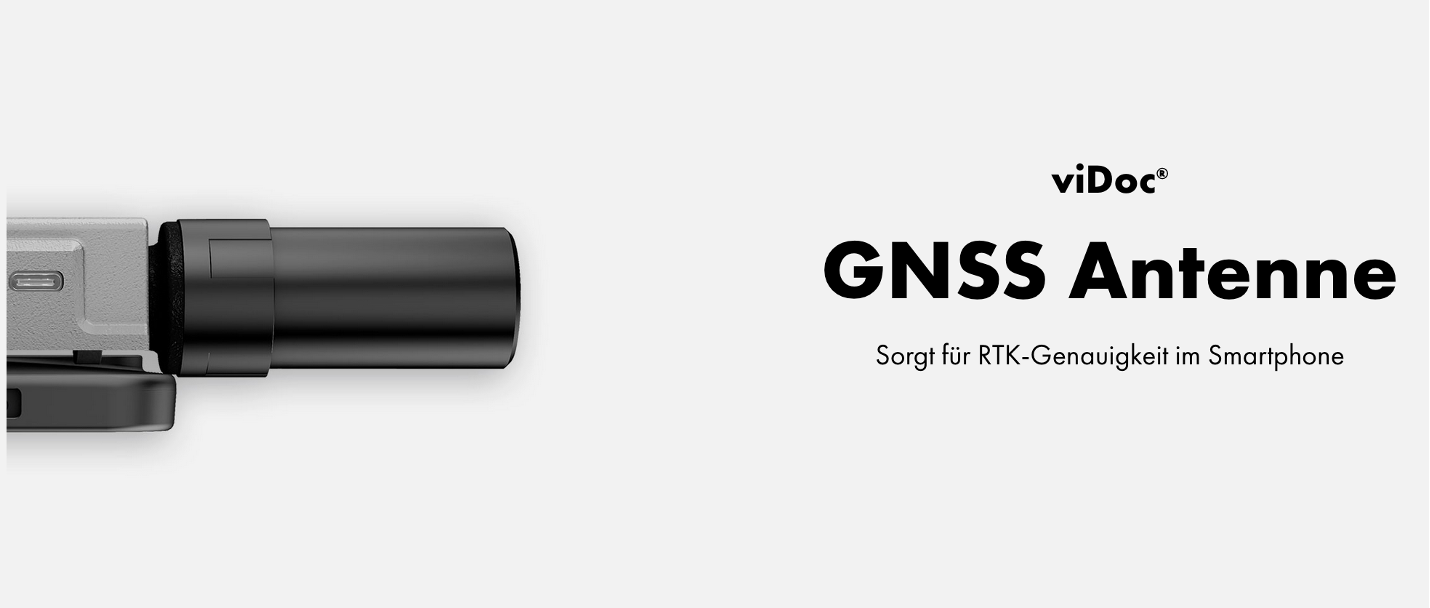

GNSS-Antenne Standard

Abmessungen 55,6 mm x 27,5 mm
Gewicht < 19 g
Wasserdichtigkeit IP67
Betriebstemperatur –40 bis +75 °C
Lagerungstemperatur –50 bis +80 °C
Luftfeuchtigkeit Bis 95%
Polarisation RHCP
Satellitensignale GPS: L1/L2
BeiDou: B1/B2/B3
Galileo: El/E5b
GLONASS: G1/G2
Abdeckung 360°
Versorgungsspannung 3 bis16 VDC
Verbrauch < 35 mA
LNA Gain 36 ± 2 dB
Rauschzahl < 2 dB
V.S.W.R. < 2,0

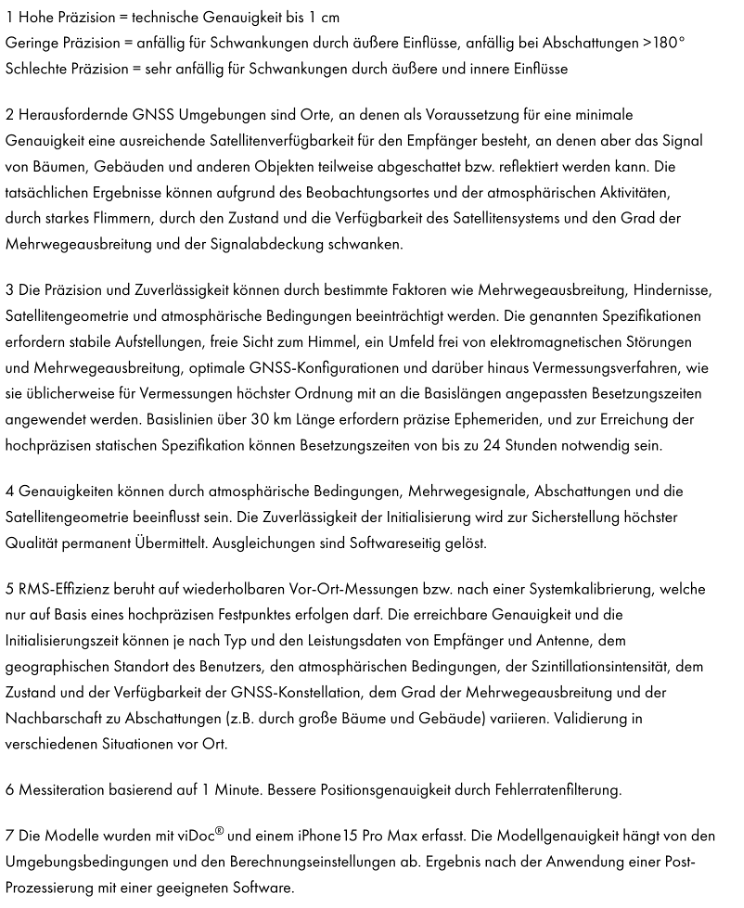

Winkelmessung1

0° = hohe Präzision
45° = geringe Präzision
90° = schlechte Präzision



GNSS-Antenne Performance

Abmessungen 55,6 mm x 27,5 mm
Gewicht < 19 g
Wasserdichtigkeit IP67
Betriebstemperatur –40 bis +75 °C
Lagerungstemperatur –50 bis +80 °C
Luftfeuchtigkeit Bis 95%
Polarisation RHCP
Satellitensignale GPS: L1/L2
BeiDou: B1/B2/B3
Galileo: El/E5b
GLONASS: G1/G2
Abdeckung 360°
Versorgungsspannung 3 bis16 VDC
Verbrauch < 35 mA
LNA Gain 40 ± 2 dB
Rauschzahl < 2 dB
V.S.W.R. < 2,0
Winkelmessung1

0° = hohe Präzision
45° = hohe Präzision
90° = hohe Präzision



Leistungsspezifikationen

Konstellationsunabhängiges, flexibles Signaltracking, verbesserte Positionierung unter herausfordernden Umgebungsbedingungen2 mit Multi-Satelliten-Verwendung.Reduzierte Ausfallzeiten bei Funksignalverlust (bis zu 5sec).

Folgende Satellitensignale werden simultan verwendet:

GPS: L1C/A (1575.42 MHz); L2C (1227.60 MHz)

BeiDou: B1I (1561.098 MHz); B2I (1207.140 MHz)

Galileo: E1-B/C (1575.42 MHz); E5b (1207.140 MHz)

GLONASS:

L1OF (1602 MHz + k*562.5 kHz, k = –7,…, 5, 6)

L2OF (1246 MHz + k*437.5 kHz, k = –7,…, 5, 6)

QZSS

Positionierungsleistungen3

Gerätetyp Hochpräziser Multi-Band
GNSS-Empfänger
Genauigkeit der Impulssignale RMS 30ns
99 % 60ns
Frequenzen der Impulssignale 0,25Hz bis10MHz
Konvergenzzeit RTK < 10 sec
Statische Vermessung
RTK-Positionsgenauigkeit
Horizontal: 1cm + 1ppm
Vertikal: 1cm + 1ppm
RTK-Hochlaufzeit4 Kaltstart (sec) bis 90 sec
Bei Betriebstemperatur bis 8 sec
RMS5,6 Messgenauigkeit
(nach Systemkalibrierung, gemessen
mit Performance-Antenne)
Horizontal: 5 mm bei 15 min
Vertikal: 8 mm bei 15 min
Horizontal: 10 mm bei 30 min
Vertikal: 15 mm bei 30 min
Geschwindigkeitsgenauigkeit 0,05 m/s
Systemgrenzen Höhe: 5.000 m
Beschleunigung: < 4 g
Geschwindigkeit: 500 m/s
IMU 6-Achs-Sensor
16-Bit digitaler, triaxialer Beschleunigungsmesser
16-Bit digitales dreiachsiges Gyroskop
und Erdmagnetfeld
Winkelgenauigkeit: < 0,3°
Abtastrate: < 100 Hz
Temperaturmessung: permanent
Beschleunigungsrater: < 4 g
Empfindlichkeit
Temperaturabweichung: ± 0,03 % / K
Gyroskop Betriebsrate: < 250°/s


Stromversorgung

Betriebszeiten in Dauerbetrieb
Empfangen und senden max. 6 Std.
Mit aktivem Lasermodul max. 5 Std.
Unter Realbedingungen max. 6 Std.
Akku LiPo, 2 x 1.200 mAh,
7,4 Wh, 3,7 V


Modellgenauigkeit 7
absolute Lage und Höhe

mit Passpunkten < 1 cm
nur über RTK-Positionierung

< 5 cm

nur mit LIDAR (iOS)

< 10 cm


Normaler Preis 4.153,10 €
Normaler Preis Verkaufspreis 4.153,10 €
Sale Ausverkauft
inkl. MwSt.

Lieferzeit: 3-4 Tage
